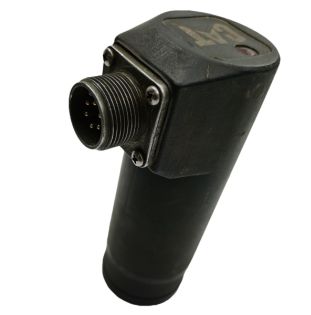

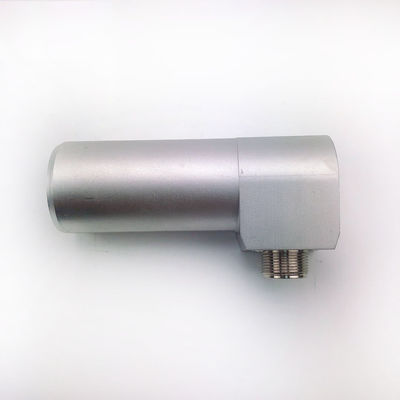

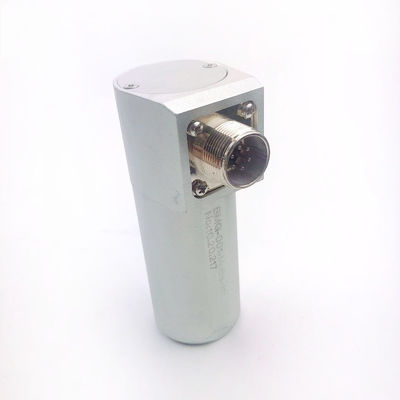

อะไหล่เครื่องปูผิวทาง P/N369-4794-00 เซ็นเซอร์วัดระดับ สำหรับ AP655F/AP355

1. ภาพรวมระบบ
บนเครื่องถนนแอสฟัลท์ AP655F ระบบการปรับความเรียบของวัสดุที่แสดงด้วย P/N 369-4794-00 เป็นระบบตรวจจับเสียงฉายาที่ไม่ติดต่อภารกิจหลักของมันคือการรักษาความสูงคงที่ของค้อนของวัสดุ (ผสมแอสฟัลต) ในหน้าของ screedซึ่งเป็นปัจจัยสําคัญในการรับรองความเรียบและคุณภาพของถนน
ฟังก์ชันหลัก:เพื่อติดตามความสูงของวัสดุต่อเนื่องในด้านหน้าของ screed และใช้ระบบควบคุมอิเล็กทรอนิกส์เพื่อควบคุมความเร็วของตัวนํา (Feeders) และ augers (Augers), การบรรลุการควบคุมวงจรปิดของ "การเพิ่มอาหารวัสดุเมื่อต่ํา, การลดอาหารเมื่อสูง".
เป้าหมายสูงสุด: เพื่อให้แน่ใจว่ามีวัสดุที่ต่อเนื่อง, ชัดเจน, และคงที่หรือการแยกของวัสดุที่เกิดจากการเปลี่ยนแปลงของปริมาณของวัสดุมันยังลดภาระการทํางานของผู้ประกอบการได้อย่างสําคัญ

2ส่วนประกอบหลัก
ขณะที่เลขส่วนเฉพาะนี้อาจชี้ไปที่หนึ่งในส่วนประกอบเหล่านี้ ระบบทั้งหมดโดยทั่วไปรวมถึง:

• เซ็นเซอร์ความรุนแรง ultrasonic: เหล่านี้คือ "ตา" ของระบบ โดยปกติหนึ่งถูกติดตั้งอยู่บนแต่ละด้าน, บนด้านหน้าของ screed, ชี้ลงที่ค้อนของวัสดุพวกมันปล่อยคลื่น ultrasonic และรับเสียงสะท้อน, การคํานวณระยะทางไปยังด้านบนของค้อน โดยใช้ความแตกต่างเวลา
• โมดูลควบคุม / เครื่องควบคุม: นี่คือ "สมอง" ของระบบ มันรับสัญญาณจากเซ็นเซอร์ความรุนแรง ultrasonic และเปรียบเทียบมันกับค่าความสูงของวัสดุที่ต้องการที่กําหนดไว้โดยผู้ประกอบการจากนั้นมันจะคํานวณสัญญาณคําสั่ง.
• อินเตอร์เฟซผู้ประกอบการ: ภาระบนแผ่นควบคุมในสถานีผู้ประกอบการผู้ประกอบการใช้มันที่จะเปิดการควบคุมอัตโนมัติ ON / OFF และตั้งความสูงของวัสดุที่ต้องการ (มักแสดงออกเป็นร้อยละของความสูงของประตูวัสดุเช่น ตั้งระหว่าง 60% - 80%)
• อุปกรณ์ขับเคลื่อน: นี่คือ "มือและเท้า" ของระบบคําสั่งจากโมดูลควบคุมถูกส่งผ่านวงจรไฟฟ้าไปยังวาล์วไฟฟ้าสัดส่วนที่ควบคุมมอเตอร์ไฮดรอลิกสําหรับคอนเวียร์และ augersโดยการเปลี่ยนแปลงกระแสไฟฟ้า ระบบปรับระดับการไฮดรอลิกแม่นยํา

3วิธีการทํางาน: ขั้นตอน

1. การวัด: เครื่องตรวจจับ ultrasonic ซ้ายและขวาวัดระยะทางไปยังพื้นผิวของวัสดุอย่างต่อเนื่อง
2. การเปรียบเทียบ: โมดูลควบคุมเปรียบเทียบระยะทางจริงที่วัดไปกับระยะทางที่เหมาะสมโดยผู้ประกอบการ (ที่แสดงความสูงของวัสดุที่เหมาะสม)
3. การคํานวณ: หากระดับของวัสดุต่ําเกินไป (ค่าจริง > ราคาที่กําหนดล่วงหน้า) เครื่องควบคุมคํานวณความจําเป็นในการเพิ่มความเร็วอาหารมันคํานวณความจําเป็นในการลดความเร็วอาหาร.
4. การดําเนินงาน: โมดูลควบคุมส่งสัญญาณไฟฟ้าไปยังเซลล์ไฟฟ้าไฮดรอลิก ปรับความเร็วของคอนเวอเรอร์และอูเจอร์เพื่อเปลี่ยนอัตราการให้อาหารของวัสดุ
5. ความตอบสนอง: การเปลี่ยนแปลงในอัตราการให้อาหารทําให้ความสูงของวัสดุเปลี่ยนแปลง. เซ็นเซอร์ตรวจจับการเปลี่ยนแปลงใหม่นี้ และวงจรซ้ํา. กระบวนการวงจรปิดต่อเนื่องนี้รักษาความสมดุลแบบไดนามิก

4ลักษณะและข้อดีสําคัญ

• การวัดโดยไม่ติดต่อ: เทคโนโลยีฉีดเสียงมีความน่าเชื่อถือและฟรีจากการบํารุงรักษา โดยไม่ได้รับผลกระทบจากอุณหภูมิของวัสดุ ความแน่นหรือสี
• การควบคุมอัตโนมัติ: ลดภาระการทํางานของผู้ประกอบการลงอย่างสําคัญ ทําให้พวกเขาสามารถมุ่งเน้นกับทิศทางการเดินทางของพลาสเตอร์และการทํางานโดยรวม
• การปรับปรุงคุณภาพถนนถนน: การใช้วัสดุอย่างต่อเนื่องเป็นความต้องการพื้นฐานที่สุดในการรับประกันความเรียบเนียน ความหนาแน่น และความเรียบเนียนของถนนถนน
• การลดความเสียของวัสดุและความเครียดทางกล: ป้องกันการสกัดขัดที่เกินบนใบเลื่อยและสกรีดที่เกิดจากความอ้วน และหลีกเลี่ยงการหยุดและการเย็นของสกรีดเนื่องจากขาดวัสดุ
• การควบคุมทางซ้าย/ขวาที่อิสระ: ระดับวัสดุทางซ้ายและขวามักจะตรวจจับและควบคุมอย่างอิสระทําให้ระบบสามารถจัดการกับสถานการณ์ที่ไม่เท่าเทียมกัน เช่น ด้านหนึ่งหมดวัสดุ.

5ความสําคัญ

• การปรับระดับ: เซ็นเซอร์ต้องติดตั้งและปรับระดับถูกต้อง เพื่อให้แน่ใจว่าการวัดมีความแม่นยํา
• การแทรกแซงสิ่งแวดล้อม: สภาพอากาศที่รุนแรง (เช่น ฝนตกหนัก ค้างหนา) หรือความวุ่นวายของอากาศที่แรง (เช่น ลมแรง) ในทฤษฎีอาจทําให้เกิดการแทรกแซงเล็ก ๆ น้อย ๆ กับสัญญาณฉายเสียงแม้ในทางปฏิบัติ, ผลลัพธ์มักจะน้อยที่สุดในระหว่างการดําเนินงานปูพื้นธรรมดา
• การบํารุงรักษา: ให้เครื่องตรวจจับเซ็นเซอร์สะอาดและไม่มีเศษขยะ เช่น หมากหรือถ่าน เพื่อให้แน่ใจว่าใช้งานได้อย่างถูกต้อง

สรุปแล้ว ระบบการปรับความเรียบของวัสดุที่แสดงด้วย P/N 369-4794-00 สําหรับเครื่องพับดิน AP655F เป็นระบบควบคุมการให้อาหารอัตโนมัติ ultrasonic ที่บูรณาการสูงและฉลาดมันเป็นส่วนประกอบหลักของเครื่องปลูกถนนที่มีประสิทธิภาพสูงที่ทันสมัย, เปลี่ยนแปลง "การดําเนินงานโดยใช้ประสบการณ์" เป็น "การควบคุมความแม่นยําแบบอัตโนมัติ"
