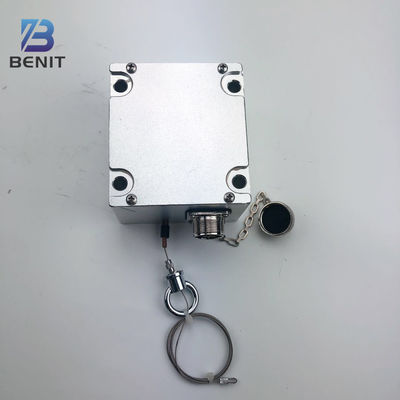

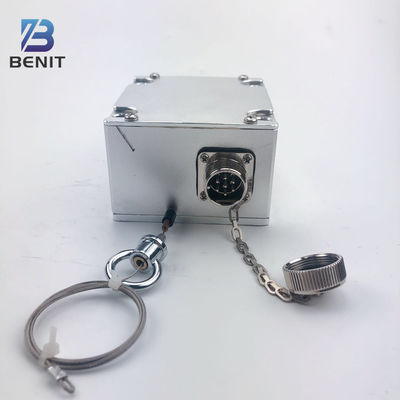

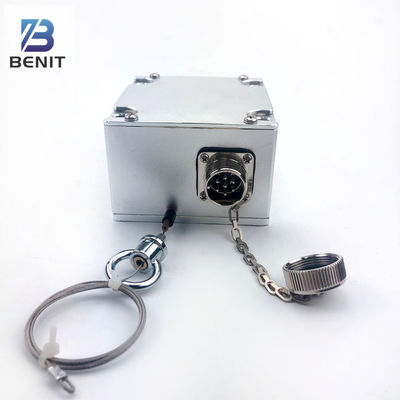

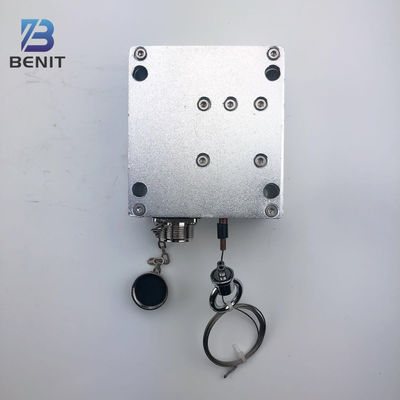

เซ็นเซอร์โรดมิลลิ่ง (2137341/161455) 04-20-30070) ตัวควบคุมสายเอ็น

1. หน้าที่และวัตถุประสงค์

หน้าที่หลักคือการตรวจสอบความสูงของจุดอ้างอิงและส่งสัญญาณไปยังตัวควบคุมหลักเพื่อปรับความลึกของดรัมมิลลิ่งโดยอัตโนมัติ เพื่อให้พื้นผิวถนนมีความเรียบหรือความลาดเอียงตามที่ตั้งไว้

การตรวจจับความสูง: เซ็นเซอร์ทำงานโดยการตรวจจับจุดอ้างอิงภายนอก จุดอ้างอิงนี้สามารถเป็นสายเอ็นที่ขึงตึง, ขอบทางที่ยึดอยู่กับที่ หรือพื้นผิวถนนที่ยังไม่ได้มิลลิ่ง

การส่งสัญญาณ: เซ็นเซอร์จะแปลงการเปลี่ยนแปลงตำแหน่งทางกลหรือความแตกต่างของระยะทางที่ตรวจจับได้เป็นสัญญาณไฟฟ้าภายใน

การควบคุมความลึก: ตัวควบคุมหลักจะรับสัญญาณจากเซ็นเซอร์และเปรียบเทียบกับค่าความลึกหรือความลาดเอียงที่ต้องการซึ่งตั้งโดยผู้ปฏิบัติงาน จากนั้นตัวควบคุมจะส่งคำสั่งเพื่อปรับแทร็กของเครื่องปูผิวทางหรือกระบอกไฮดรอลิกของดรัมมิลลิ่ง เพื่อปรับความลึกของการมิลลิ่งให้ละเอียดเพื่อให้ได้พื้นผิวที่มิลลิ่งเรียบมาก

2. ประเภทและการทำงาน

ขึ้นอยู่กับประเภทของจุดอ้างอิงที่ตรวจจับได้ เซ็นเซอร์นี้มักจะมีสองรูปแบบ และชื่อ "String Controller" บ่งชี้อย่างชัดเจนว่าออกแบบมาสำหรับจุดอ้างอิงแบบสายเอ็นทางกลเป็นหลัก:

เซ็นเซอร์แบบกลไก / โซนเด: ติดตั้งแขนกลที่เคลื่อนย้ายได้ ในระหว่างการทำงาน แขนจะวางอยู่บนสายเอ็นอ้างอิงหรือขอบทางโดยตรง การเคลื่อนที่ขึ้นลงของแขนจะถูกแปลงเป็นสัญญาณไฟฟ้า นี่เป็นวิธีการปรับระดับที่คลาสสิกและเชื่อถือได้ที่สุด เหมาะอย่างยิ่งสำหรับโครงการที่ต้องการความแม่นยำสูง

เซ็นเซอร์อัลตราโซนิกแบบไม่สัมผัส: วัดระยะห่างจากเซ็นเซอร์ไปยังจุดอ้างอิงพื้นผิวถนน (เช่น พื้นผิวที่มีอยู่) โดยการปล่อยและรับคลื่นอัลตราโซนิก วิธีนี้ไม่จำเป็นต้องตั้งสายไฟจริง ทำให้การตั้งค่าเร็วขึ้น แต่อาจมีความแม่นยำและความสามารถในการป้องกันการรบกวนต่ำกว่าแบบกลไกเล็กน้อย

"String Controller" อาจหมายถึงชุดควบคุมทั้งหมดที่รวมฟังก์ชันการรับและประมวลผลสัญญาณจากเซ็นเซอร์แบบกลไก

3. ตำแหน่ง

เซ็นเซอร์มักจะติดตั้งที่ด้านซ้าย ด้านขวา หรือปลายด้านหน้า/ด้านหลังของโครงแทร็ก (หรือตัวถัง) ของเครื่องปูผิวทางโดยใช้ขายึดเซ็นเซอร์เฉพาะ ตำแหน่งการติดตั้งต้องแน่ใจว่าสามารถสัมผัสกับจุดอ้างอิง (สายเอ็นหรือพื้นผิวถนน) ได้อย่างมั่นคง
