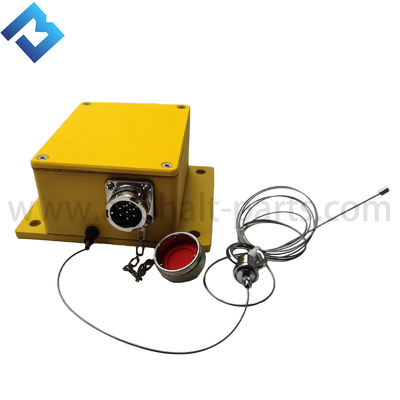

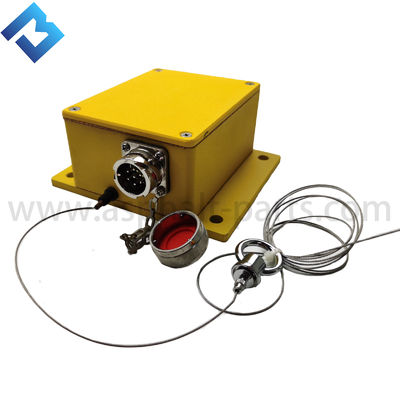

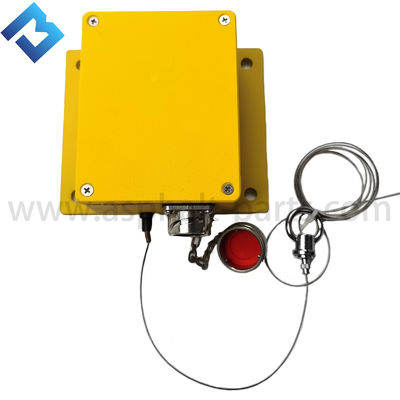

เครื่องบด เครื่องตรวจจับสายดึง ((05940023) 04-21-30070) เครื่องตรวจจับเชือกสําหรับ PM200 เครื่องบด

1หน้าที่และเป้าหมาย

ฟังก์ชันหลักของมันคือการติดตามเส้นอ้างอิงสายที่แน่นภายนอกอย่างแม่นยํา (Stringline) และแปลงการเคลื่อนที่ทางกลเป็นสัญญาณไฟฟ้าที่ส่งไปยังตัวควบคุมหลักทําให้ปรับความลึกของกลองบดโดยอัตโนมัติเพื่อให้แน่ใจว่าพื้นผิวถนนบดตรงกับความสูงที่ออกแบบ, ความชันและความเรียบ

การตรวจจับกล: เครื่องตรวจจับมีแขนกลแม่นยําหรือม้วน. ในระหว่างการทํางาน, ส่วนประกอบนี้พักตรงบนเชือกสาย (Stringline) เป็นจุดอ้างอิงที่สมบูรณ์.

การแปลงสัญญาณ: เมื่อความสูงของเครื่องจักรเทียบกับสายเปลี่ยน (เช่น เนื่องจากพื้นผิวถนนที่มีอยู่ไม่ราบรื่น ทําให้ร่างกายยกขึ้นหรือลดลง)แขนกลเคลื่อนไหวตามอุปกรณ์ภายในของเซ็นเซอร์ (โดยทั่วไปเป็นพอนติโอเมตรความแม่นยําหรือโคเดอร์) เปลี่ยนแปลงการเคลื่อนที่ทางกลขนาดเล็กนี้เป็นสัญญาณไฟฟ้าที่เปลี่ยนแปลงตามสัดส่วน

การควบคุมความลึก: เครื่องควบคุมหลักรับสัญญาณไฟฟ้านี้และเปรียบเทียบมันกับค่าเป้าหมายที่ตั้งไว้ภายในเครื่องควบคุมออกคําสั่งทันทีเพื่อปรับกระบอกไฮดรอลิกของกลองบดเพื่อการชําระค่าตอบแทนความลึกในเวลาจริง, รับประกันความลึกการบดที่คง

2วิธีการทํางานและลักษณะ

นี่คือเซ็นเซอร์แบบติดต่อ เครื่องจักรกลอิเล็กทรอนิกส์

ประเภทการติดต่อ: ต้องติดต่อทางกายภาพกับสายมาตรฐานสายเพื่อทํางาน

ความแม่นยําสูง: เนื่องจากเส้นอ้างอิงสายให้ความหมายความสูงโดยเฉพาะที่คงที่และแม่นยํา วิธีนี้เป็นวิธีการที่แม่นยําและน่าเชื่อถือที่สุดของวิธีการปรับระดับทั้งหมดมันถูกใช้ทั่วไปในโครงการที่ต้องการความเรียบเนียนสูงสุดเช่น ทางด่วน และถนนบิน

การวัดโดยตรง: วัดตําแหน่งของเครื่องโดยตรงในส่วนของเส้นมาตรฐาน แทนที่จะวัดระยะห่างจากพื้นถนนดังนั้นไม่ถูกส่งผลกระทบจากสภาพของพื้นผิวที่บด.
